Deep Sea 控制器 自动启动控制模块 DSE7320 MKII （发电机组用）

产品描述

Deep Sea 发电机组自动启动控制模块 DSE7320 MKII

主要特点

	Deep Sea 发电机组自动启动控制模块 DSE7320 MKII DSE7320 MKII 是一款功能强大的新一代自动市电（电网）故障发电机组控制模块，具备高度精密的 新特性与功能，并沿用一贯的友好操作界面。适用于多种单台柴油或燃气发电机组 应用。

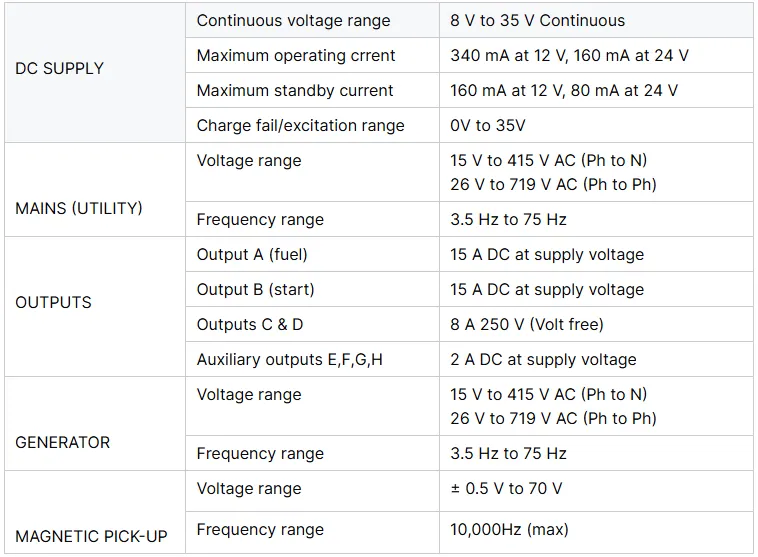

	产品特点 *外形尺寸 245 mm x 184 mm x 51 mm (9.6″ x 7.2″ x 2.0″)*重量 1KG*面板开孔尺寸 220 mm x 160 mm (8.7″ x 6.3″)*最大面板厚度 8.0 mm (0.3″)*产品型号 7320-03 – 7320 MKII Auto Mains (Utility) Failure Control Module

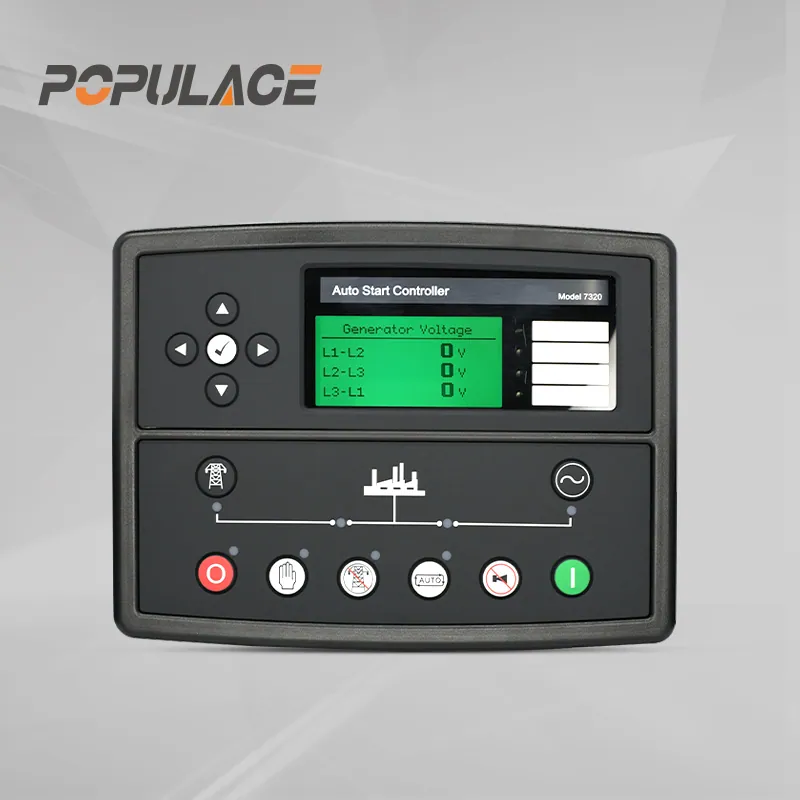

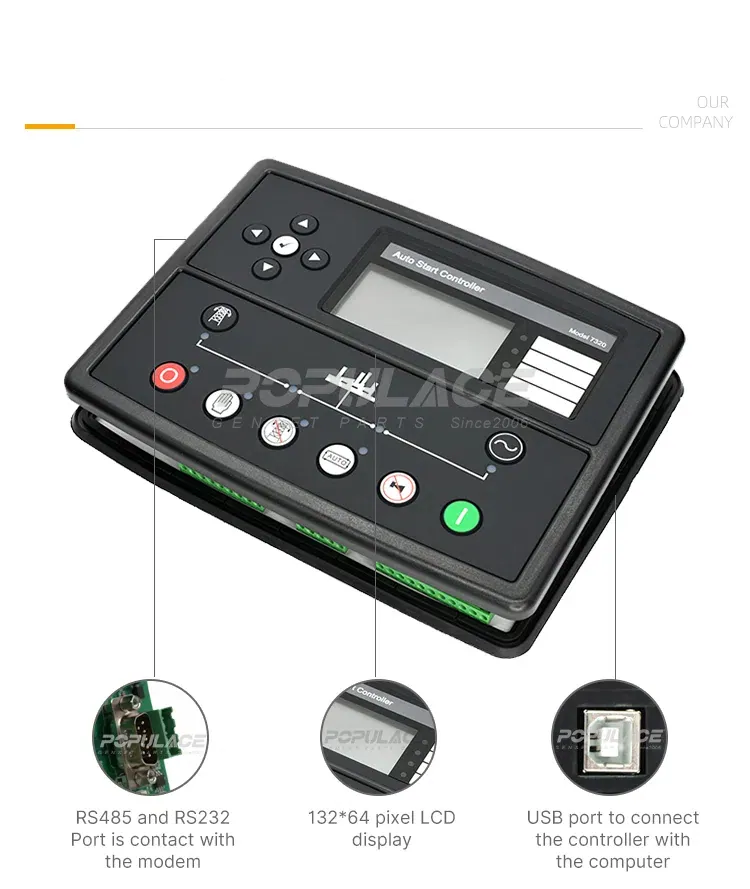

产品展示

如何离线更新 DSE7320 软件？

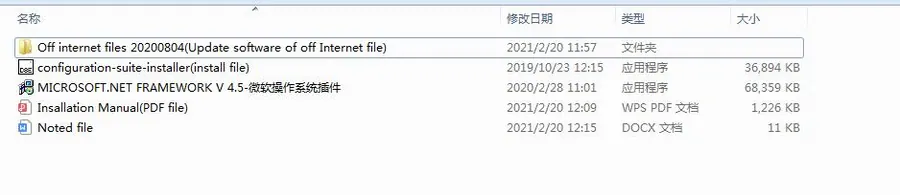

1.请下载文件：“DSE 7320 Software and off internet file 20200804.rar”。

该文件包含：configuration-suite-installer（安装文件）、Microsoft.net framework V 4.5、

安装手册（PDF 文件）、Off internet files 20200804（离线更新软件文件）。

2.请先在 PC 上正确安装 DSE 配置套件软件。

3.请断开网络连接。

4.在 PC 上点击“Start（开始）”，找到“Deep Sea Electronics plc”文件名。请参照下图：

（注意：请不要从互联网更新）

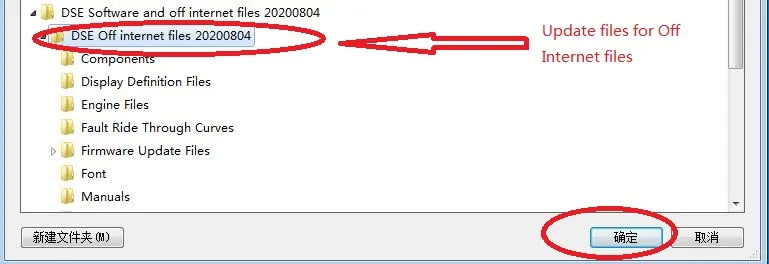

4.请执行“Update from Local Source（从本地源更新）”，找到 Off internet files 20200804 （离线更新软件文件）。然后点击“OK”等待下一步。

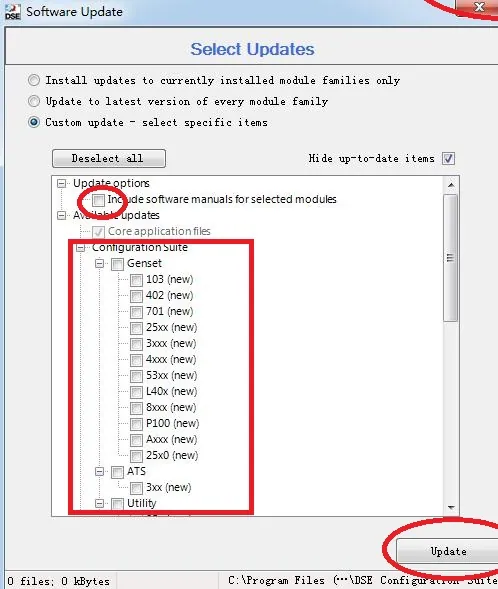

4.选择“ Custom update（自定义更新）”，根据需要更新的型号进行操作。确认更新后，开始更新文件。

请参照下图：

此时更新文件需要一些时间。

5.更新已成功完成，请点击“ok”确认。至此更新完成即表示正常。

请勿在设备使用过程中更新软件。

发电机组 Deep Sea 控制器 DSE7320 MKII：柴油发电机组配件采购指南

1. 什么是发电机组 Deep Sea 控制器 DSE7320 MKII？

1.1 概述与主要特性

Deep Sea 控制器 DSE7320 MKII 是一款专为柴油发电机组设计的先进数字控制系统，由发电行业领先制造商 Deep Sea Electronics 研发。该控制器属于 deepseaplc 产品系列，以在各种运行环境中的可靠性、精度和适应性而著称。DSE7320 MKII 集成先进的微处理器技术，可管理发动机转速控制、电压调节、负载分配和故障检测等关键功能。其模块化设计可无缝集成到各类发电机组中，是商用、工业和备用电源应用的通用解决方案。

其突出特性之一是自动市电故障检测系统，当电网供电中断时可自动将发电机组切换至备用模式。这可确保医院、数据中心和制造工厂等关键基础设施的不间断供电。该控制器还支持通过选配的通信模块进行远程监控，使用户能够远程排查故障并调整设置。

1.2 技术规格与应用

DSE7320 MKII 的工作电压范围为 200–500 V，支持 50/60 Hz 频率，符合全球电力标准。它采用坚固的 IP54 防护等级外壳，可防尘防潮，并支持用于测试和维护的负载箱。主要应用包括：

• 备用电源系统：医院、应急服务和通信铁塔。
• 商用设施：购物中心、酒店和办公楼。
• 工业用途：工厂、石油钻井平台和采矿作业。

采购方应注意，该控制器需要配套的柴油发动机（如 Cummins、Perkins）以及电压和频率规格相匹配的发电机组。有关详细的兼容性信息，请参阅 deepseaplc 的技术文档。

2. 接线图、配置与调试方法

2.1 了解接线图

DSE7320 MKII 的接线图采用标准化设计，便于安装。关键组成部分包括：

• 发动机接口：转速表、燃油控制和启动／停机信号连接。
• 发电机接口：电压和电流传感器、励磁控制及负载分配输入。
• 辅助输入／输出：报警继电器、自动市电故障检测和远程启动信号。

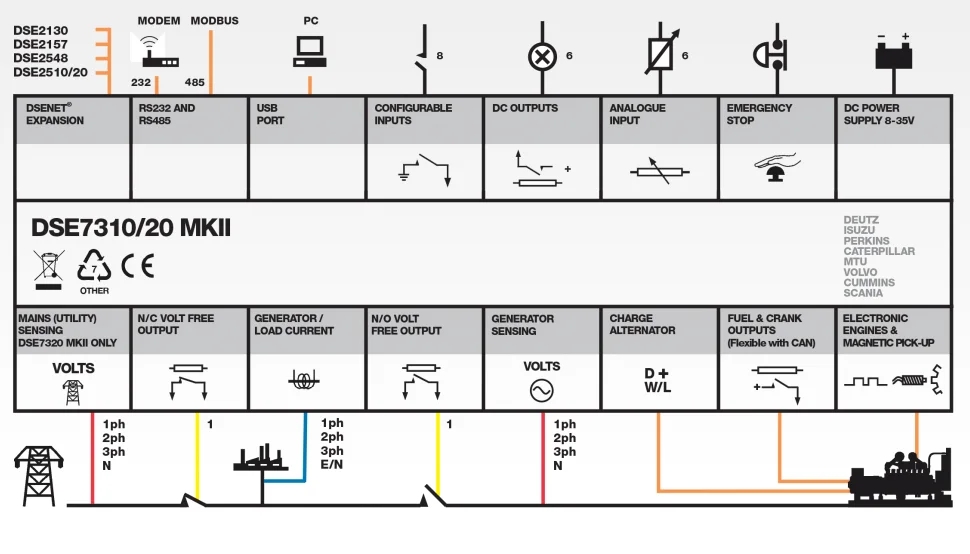

典型的接线图（图 1）显示控制器与发动机 ECM（电子控制模块）及发电机电压互感器的连接。用户必须遵守线色标识标准（例如红色为 +24V，黑色为接地），以避免接线错误。

2.2 配置与调试

调试包括三个阶段：

1. 初始设置：通过 deepseaplc 配置套件加载默认固件（详见第 5 节）。
2. 参数调整：使用控制器键盘校准发动机转速、电压设定值和负载分配阈值。
3. 测试：模拟自动市电故障场景，验证自动切换及与电网的同步功能。

对于大型安装项目，Deep Sea Electronics 建议使用笔记本电脑批量配置参数，以减少人工错误。

3. 安装、维修与故障排除

3.1 安装最佳实践

• 安装位置：将控制器安装在干燥、通风且远离废气的位置。
• 所需工具：螺丝刀、压线工具和万用表。
• 安全：断开电源并遵守上锁挂牌程序。

分步指南：

1. 使用 M6 螺钉将控制器固定到面板上。
2. 将电缆穿过电缆接头并连接到端子。
3. 系统上电并检查 LED 指示灯。

3.2 常见维修与故障排除

• 问题 1：发动机无法启动

  • 检查燃油压力、空气滤清器和转速表信号。
  • 使用控制器的诊断代码（显示在 LCD 上）识别故障。

• 问题 2：电压不稳定

  • 通过配置套件校准 AVR（自动电压调节器）。
  • 必要时更换故障的电压传感器。

4. 解决 DSE7320 MKII 显示屏不工作的问题

4.1 诊断显示问题

显示屏无显示可能表明：

• 电源故障：使用万用表测试 +24V 输入。
• LCD 模块故障：如果背光和按键均无响应，请更换该模块。
• 软件故障：按住“Reset（复位）”按钮 10 秒钟复位控制器。

4.2 进阶解决方案

如果显示屏仍无响应：

1. 使用 deepseaplc 配置套件检查固件错误。
2. 执行出厂复位（通过键盘）恢复默认设置。
3. 查阅 DSE7320 MKII 维修手册获取硬件故障排除步骤。

5. 获取配置套件软件与支持文档

5.1 下载配置套件

DSE7320 MKII 配置套件可在 deepseaplc 官方网站获取。请按以下步骤操作：

1. 访问 www.deepseaplc.com。
2. 进入“Support（支持）”栏目并选择“Downloads（下载）”。
3. 输入您的产品序列号以获取授权软件。

5.2 使用支持文档

• 用户手册：提供接线图、参数说明和安全指南。
• 常见问题库：解答自动市电故障校准等常见问题。
• 技术通告：提供固件补丁和硬件版本更新信息。

6. 不使用笔记本电脑进行手动编程

6.1 键盘导航基础

DSE7320 MKII 的键盘可通过以下方式实现手动编程：

• 模式按钮：在“Run（运行）”、“Setup（设置）”和“Service（维修）”模式之间切换。
• 导航键：调整转速设定值和电压阈值等参数。

6.2 分步手动设置

1. 按“Menu（菜单）”+“Enter（确认）”进入“Setup Mode（设置模式）”。
2. 进入“Engine Parameters（发动机参数）”，输入额定转速（例如 1500 RPM）。
3. 使用上／下箭头调整电压设定值（例如 400 V ±2%）。
4. 保存更改并退出。

该方法非常适合笔记本电脑使用受限的小型安装场合。

7. 配置频率并解决欠频／过频问题

7.1 频率配置

DSE7320 MKII 支持 50/60 Hz 运行。配置方法：

1. 进入“Generator Parameters（发电机参数）”菜单。
2. 选择“Frequency（频率）”并选择所需设置。
3. 校准转速表信号，使其与发动机额定转速一致。

7.2 频率问题故障排除

• 欠频：检查发电机是否过载或转速表传感器是否故障。
• 过频：检查调速器设置，并确认励磁回路无短路。

对于持续存在的问题，可使用控制器的自动市电故障日志追溯电网切换过程中的异常。

结论：充分发挥 DSE7320 MKII 的性能

Deep Sea 控制器 DSE7320 MKII 是柴油发电机组控制的可靠解决方案，具有可扩展性、高精度且易于使用。采购方应优先进行兼容性核查，充分利用 deepseaplc 的支持资源，并在安装过程中遵守安全规范。掌握其配置与故障排除功能后，用户可确保不间断供电并延长发电机组使用寿命。如需进一步了解，请访问 Deep Sea Electronics 的知识库或参加其技术网络研讨会。
